導讀：干式變壓器 的核心是鐵芯。它不僅具有傳統的折疊式鐵心干式變壓器的所有優點，而且實現了空載損失、空載電流和降低噪音、減少體積和重量、節能環保。 由三個幾何大小相同的單

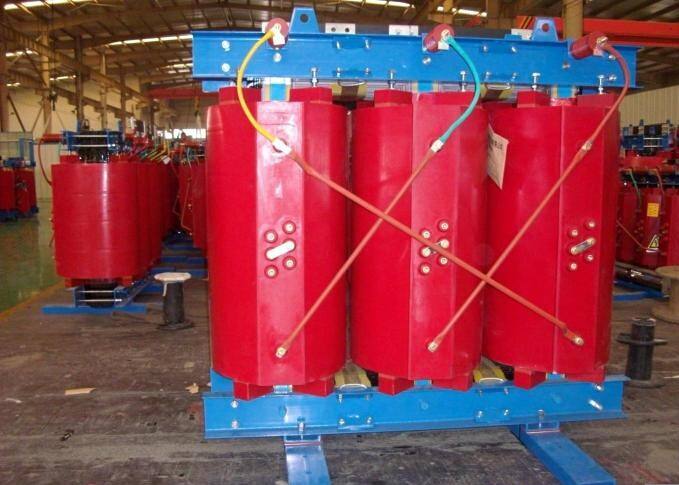

干式變壓器的核心是鐵芯。它不僅具有傳統的折疊式鐵心干式變壓器的所有優點，而且實現了空載損失、空載電流和降低噪音、減少體積和重量、節能環保。
由三個幾何大小相同的單個幀和核心對等器的半圓形剖面構成。結構核心有以下優點：
三相磁電路完全對稱，三相磁電路的磁電阻完全相等，三相空輸電流完全平衡。各框架的核心被完全的單晶硅鋼板連續地卷著。磁路沒有接頭，機架和機架之間有空氣的間隙。因此，與傳統核心相比，在空載損失、空載電流、鐵心噪聲中明顯減少。
核心截面、窗戶高度、核心間隔相同時，偏航數量比傳統核心少25%。三維巖心斷面的填充系數為0.96-0.98，傳統巖心填充系數僅為0.87-0.90，可減少巖心斷面的直徑。考慮上述因素和傳統巖心角質，三維巖心重量可減少15%～20%。空轉損失可以減少15%-20%。真空淬火后，進一步細化硅鋼板的分域，提高二次再結晶化能力，進一步降低硅鋼板的損失，減少鐵心的空載損失。
